圆振动筛

圆振动筛
圆振动筛概述:
圆振动筛做圆形运动,是一种多层数、高效新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长,筛分规格多。适宜采石场筛分砂石料,也可供选煤、选矿、建材、电力及化工等行业作产品分级用。振动筛在结构上采用筒体式偏心轴激振器及偏块调节振幅,先进的铆钉连接装配式机架结构提高了设备使用寿命及弹簧减振装置减小了对基础的冲击力,是一种多层、高效的新型振动筛。

圆振动筛工作原理:
圆振动筛作为筛分机的一种,主要由于激振器不平衡重轮旋转,产生径向变化的离心惯性力(激振力),驱动筛箱,使筛子产生振动的一种筛分机械。筛框的运动轨迹为椭圆。筛上物料受筛面向上运动的作用力而被抛起,前进一段距离后,再落回筛面。如此反复进行,在从给料端向排料端运动的过程中完成筛分。通过改变配重的重量和位置可以调节振动筛的振幅。


圆振动筛结构组成:

隆中圆振动筛主要由筛箱、筛网、振动器及减振弹簧等组成。如无特殊要求,YA和2YA型为纺织筛面,YAH型为冲孔筛面,各类筛面均能满足。

YA系列圆振动筛主要由偏心块激振器、筛箱、电动机、及支承装置等组成。采用小振幅,高频率,大倾角结构,使该机筛分效率高、处理量大、寿命长、电耗低、噪音小。

YAX稀油圆振动筛结构:由弹簧支承组、传动装置、筛箱、支承座、稀油润滑振动器等组成。

圆振动筛型号说明:
2 Y  A □  □
┬ ┬ ┬ ┬ ┬
│ │ │ │ │
│ │ │ │ └────────── 筛面长度dm
│ │ │ │
│ │ │ └───────────- 筛面宽度dm
│ │ │
│ │ └───────────── 轴偏心振动器
│ │
│ └──────────────- 圆振动
│
└──────────────── 筛面层数(单层不写)
圆振动筛工作特点:
① 采用块偏心作为激振力,激振力强。
② 筛子横梁与筛箱采用高强度螺栓,结构简单,维修方便快捷;
③ 采用轮胎联轴器,柔性连接,运转平稳;
④ 采用小振幅,高频率,大倾角结构,使该机筛分效率高、处理大、寿命长、电耗低、噪音小。
我厂生产的圆振动筛具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点,产量能耗均达到国家标准,居国内外先进水平,备受各行业用户的好评。

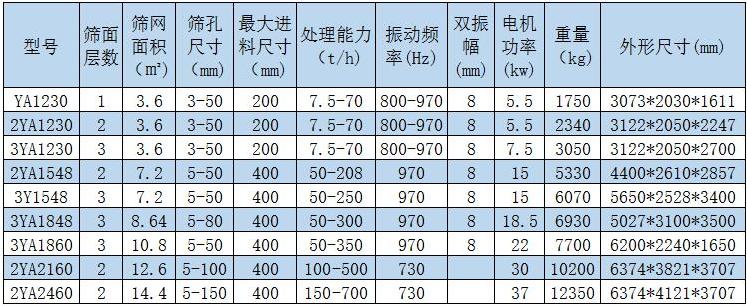

圆振动筛技术参数表
圆振动筛技术参数表

圆振动筛使用和维护:
振动筛应在筛面没有物料的情况下启动,尽量避免带料开机,筛机运转平稳后才能给料。停机前应先停止给料,待面物料排除后再停机。工作过程中应经常观察筛机运行情况,如发现运动不正常或异常声响,应及时停机检查,找出原因,排除故障。

YA系列圆振动筛选用须知:
1、筛机分单层和双层,并有轻型和重型之分。
2、筛网结构有编织闯、冲孔筛板。如果选用铁签式筛板可按要求设计。
3、双层筛上层筛面选定的筛孔尺寸超过技术性能及参数中规定的筛孔尺寸时,应按要求设计。
4、电动机可安装在左侧或右侧,无特殊要求按安装图安装、供贷。
5、给科箱为选择件,用户如有要求,可供给料箱。
6、在选用时如有改变筛面倾角的要求,可另行设计。
7、基础螺拴由用户自备。
